安全“新”解 | 魯爾物聯露天礦山邊坡監測 筑牢生產安全防線
今年6月20日14時07分，安徽省銅陵市茅迪露天礦山南側坡體上部署的部分監測站發出紅色預警信號，提示邊坡有滑坡風險。收到預警信息后，礦山安全管理人員迅速組織安全組，現場核查變形情況并啟動應急預案，受威脅的工人全部脫離危險。此次滑坡風險的成功預警與避讓，得益于該礦山企業所部署的露天礦山邊坡安全監測系統，該系統正是由魯爾物聯承建。礦山安全，歷來是我國安全生產的重中之重。2023年2月22日，內蒙古阿拉善盟阿拉善左旗新井煤業有限公司一露天煤礦發生坍塌，坍塌的土方量達到了1000萬立方米，造成人員遇難、受傷、失聯。礦難造成的人民生命財產損失令人痛心，露天礦山的邊坡安全更面臨著嚴峻挑戰。
專家表示，露天礦山最大的安全風險，在于邊坡的穩定性。隨著礦山開采時間越來越長，深度逐漸增加，露天礦山邊坡的高度、面積不斷擴大，邊坡整體的穩定性越來越差，隨時可能發生滑坡、崩塌等地質災害。同時，部分員工未按規范技術進行操作，整體智能化水平不高，也容易導致安全生產事故的發生。因此，采用智能化監測手段強化露天礦山邊坡安全管理，是礦山行業亟需解決的關鍵問題之一。
2022年3月9日，浙江省應急管理廳發布《關于加強露天礦山邊坡安全風險管控嚴防坍塌事故的指導意見》（浙應急基礎〔2022〕24號）2022年12月16日，國家礦山安全監察局印發《非煤礦山安全風險分級監管辦法》（礦安〔2023〕1號），文件明確指出，要求安裝安全設備，設施方面包括下列內容：1、地下礦山：提升系統、通風系統、排水系統、供配電系統供水及防滅火系統、壓風系統、通信聯絡系統、監測監控系統、人員定位系統；
2、露天礦山：穿孔設備、鏟裝設備、運輸設備、排水設施、通風設施、供配電、邊坡穩定監測系統；
3、尾礦庫：壩體排洪系統、在線安全監測系統。
2023年2月27日，國家礦山安全監察局發布文件《國家礦山安全監察局關于開展露天礦山安全生產專項整治的通知》（礦安〔2023〕16號），其中要求：圍繞控大風險、除大隱患、治大災害、防大事故目標，全面排查露天礦山安全風險，扎實開展重點露天礦山安全“體檢”。
創新技術 打造礦山邊坡監測新方法依據《金屬非金屬露天礦山高陡邊坡安全監測技術規范》(AQ/T 2063-2018)，魯爾物聯充分利用物聯網、人工智能等技術，依托各類監測設備傳感器——視覺系列、雷達系列、北斗系列、加速度系列、壓電系列等，建立露天礦山邊坡智能監測系統，重點圍繞表面位移、降雨量、振動加速度、視頻監控等因子，實現礦山邊坡安全的長時域、全方位、多因子管控，同時將監測數據同步至智能化管理平臺，輔助管理人員進行分析決策。1）基于機器視覺的非接觸式形變監測技術

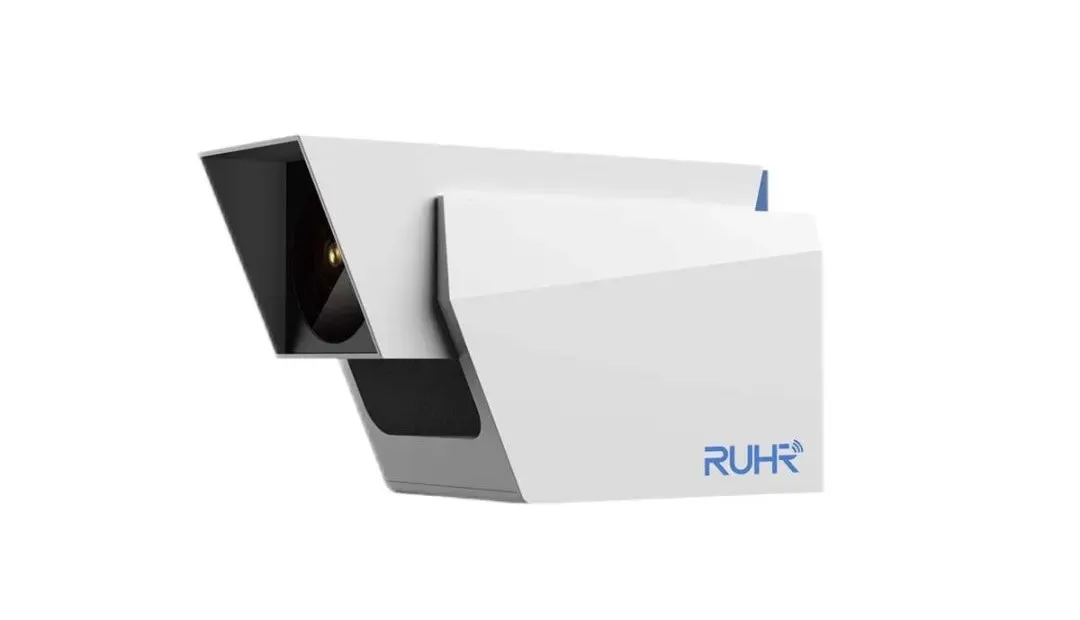

視覺形變儀集獲取視頻、計算、通訊于一體，通過自動拾取邊坡表面自然特征點，可實現對坡體表面及支護結構的位移、沉降、傾斜等指標參數的實時采集，并對監測數據進行多模態建模分析，得出風險關鍵部位。該設備可以通過非接觸式、多個靶標進行監測，判斷礦山邊坡是否存在形變、位移的風險，從而全面掌控礦山安全。
監測精度高：精度最高可達0.2mm@50m
采樣頻率高：標準采樣頻率1Hz，最高120Hz以內（可配置）
算法穩定：可抗熱浪、遮擋等外部干擾，不受夜間干擾
數據穩定：多重故障防護，可在無人值守狀態下長期穩定運行
遠程升級：支持遠程配置，設備可實現在線升級

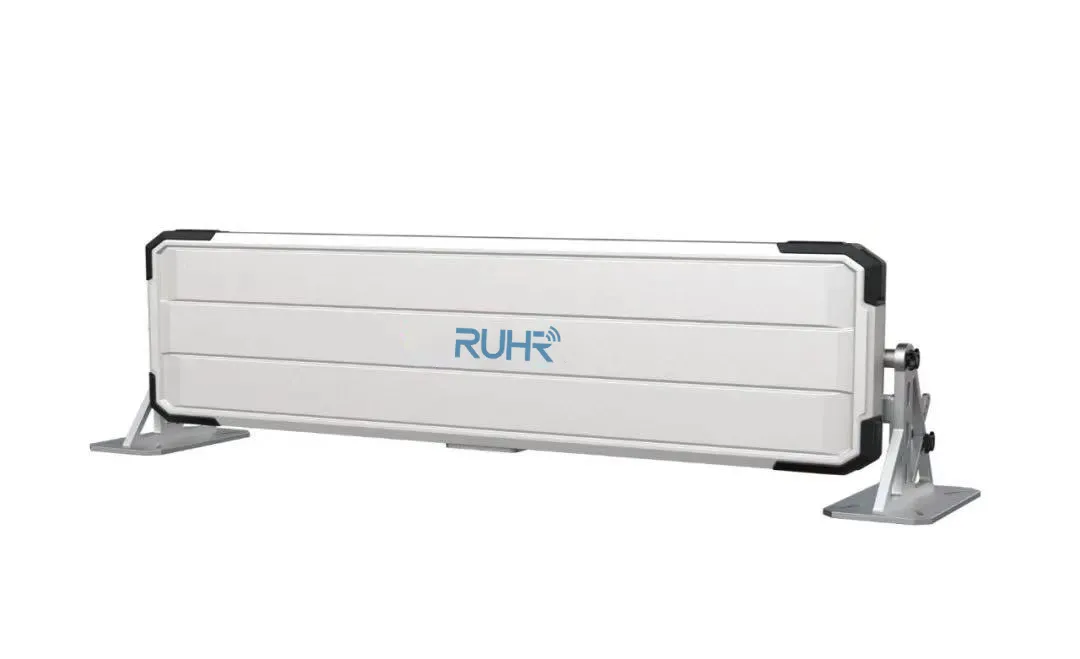

2）基于調頻連續波雷達遠距離形變監測技術 典型設備：MIMO邊坡穩定監測雷達
MIMO邊坡穩定監測雷達是基于連續波雷達體制，通過多發多收成像和差分干涉測量，實現高分辨率成像和亞毫米級形變測量精度的一款全固態邊坡穩定監測雷達系統。露天礦山面積廣闊，地質條件復雜，該設備可對被監測坡體的微小形變進行大角度、非接觸、高精度監測。快速/精度高：形變更新速度快，遠距離，高形變測量精度超便攜、輕部署：重量輕、體積小，便于野外攜帶；標配應急電源，可快速完成監測部署智能程度高：具備系統自診斷和修復、設備狀態監控上報、自動重連功能預警智能多樣：支持全域隱患點自動定位和監測；預警規則靈活，可按需配置多種通訊方式：靈活支持4G/WIFI/有線等多種接入，提供百兆以太網接口

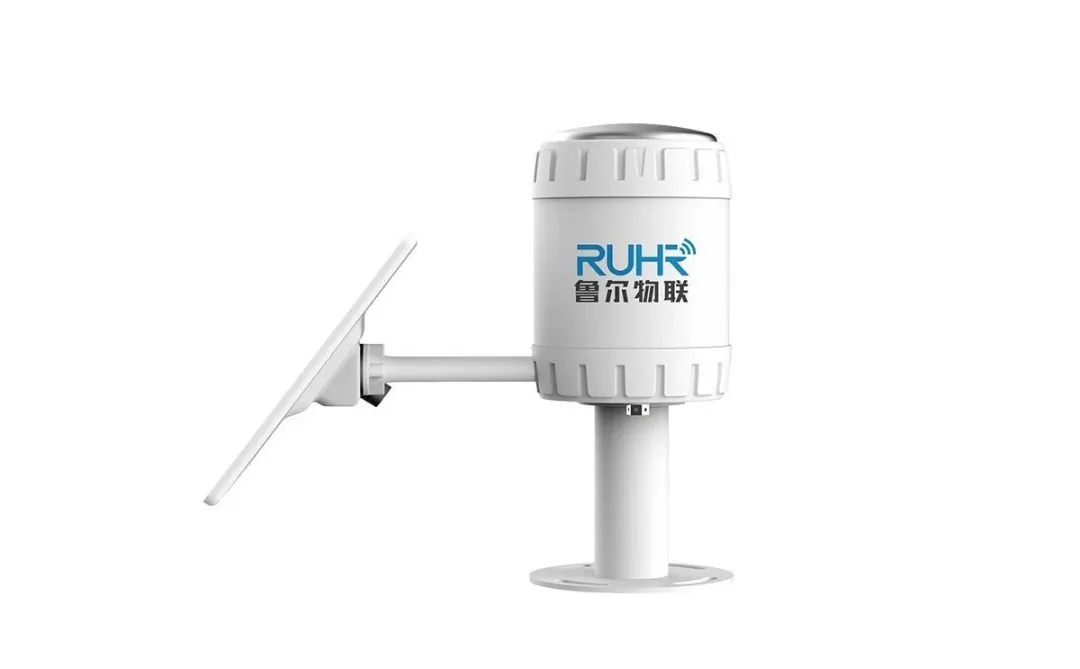

依據《金屬非金屬露天礦山高陡邊坡安全監測技術規范》要求，礦山表面位移監測測線水平間距不大于100m，垂直間距不大于50m。單北斗GNSS監測一體機作為礦山邊坡表面位移的重要監測工具，可通過實時監測和數據分析提供邊坡變形情況，加強技術人員對邊坡變形的掌握，提前預警及時撤離。監測精度高：可輸出高精度地表位移、加速度和傾角觀測值通訊方式多樣：支持4G全網通、Wifi、NB-IoT、藍牙選配超低功耗：定時休眠、電量監測，功耗低于1.5W，內置電池可應急工作35小時
降雨作為礦山邊坡地質災害的主要誘因之一，其精確監測對于預防滑坡、崩塌等自然災害至關重要。為了有效應對降雨量變化可能帶來的風險，一般在礦山邊坡空曠區域布置一臺雨量計，持續、實時地收集并分析礦山區域的降雨量數據，從而避免降雨量過大導致的滑坡或崩塌等地質災害，保障礦山工作人員的生命財產安全。靈活配置：雨量實時監測、雨量累計監測智能管理：具有斷網監控、自檢、遠程配置和升級等智能化管控以及移動端掃碼配置功能超長續航：內置大容量鋰電池，超長續航5年，自帶太陽能板聯動預警：具有閾值觸發功能，且閾值分級可調，不同預警區間聯動不同采集上報策略極速安裝：多種安裝方式實現全場景適配及快速安裝

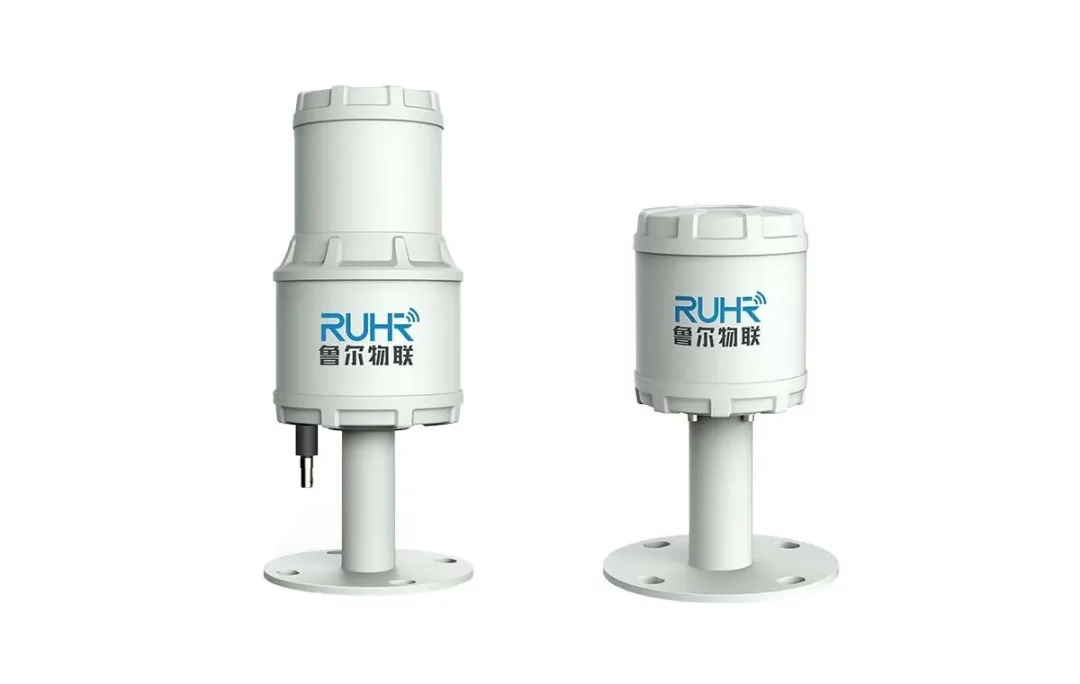

多功能監測儀作為礦山邊坡表面位移監測的主要輔助工具，一般布設在礦山邊坡局部易發生崩塌的部位。作為視覺形變儀、GNSS監測邊坡變形的補充，通過將其固定在易發生崩塌的危巖體上，監測危巖體安全性，可實現加速度、方向位移、方位角、位置信息的上報，實時監測并報警，讓相關人員第一時間撤離危險地帶。靈活配置：支持3種監測項（加速度、傾角、裂縫）靈活配置超長續航：內置大容量鋰亞電池，超長續航5年智能管理：具備數據離線存儲和補報功能，同時具備設備自檢、遠程配置和升級等智能化管控以及移動端掃碼配置功能
6）露天礦山邊坡安全監測平臺
全生命周期管理
魯爾物聯充分利用GIS技術、云計算、大數據、物聯網等先進理念和技術方法，整合各類礦山監測預警數據資源，構建礦山災害數據庫，建設和完善礦山邊坡風險預警模型與監測預警應用系統，全面滿足礦山邊坡監測預警工作實際需要，為相關人員提供規范化、綜合化、智能化、現代化、自動化的基礎工作平臺，實現全生命周期管理，推進礦山邊坡風險預警、專業監測預警標準化體系建設，守護礦山邊坡安全。
魯爾物聯緊密圍繞國家政策和用戶需求，推出的露天礦山邊坡安全監測解決方案，通過建成礦山數字化管控系統，創新監管模式、提升管理效率，實現對礦山全生命周期監管。目前已經在全國多地成功應用，為礦山企業安全生產保駕護航。 預警案例
根據相關政策要求，結合安徽銅陵茅迪礦業有限公司石灰石礦露采場邊坡現狀穩定性評價報告中表述的“礦區南側邊坡處于基本穩定-欠穩定狀態”這一情況，魯爾項目團隊通過布設視覺形變儀、單北斗GNSS監測一體機、壓電雨量一體機、多功能監測儀等感知設備，對礦山邊坡進行表面位移、降雨量、振動加速度、視頻監控等實時監測。

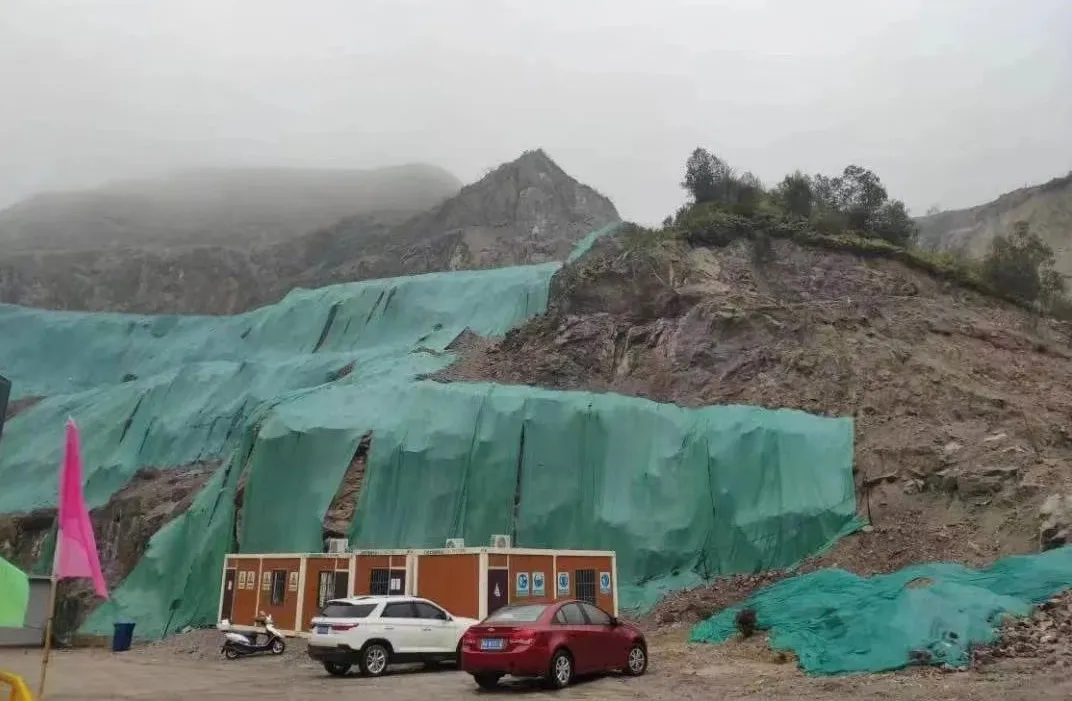

今年6月，位于該礦山南側坡體上的部分監測站發出紅色預警，提示邊坡存在滑坡風險，現場安全管理人員隨即組織工人撤離，避免了人員傷亡和經濟損失。圖：銅陵茅迪露天礦山邊坡監測項目

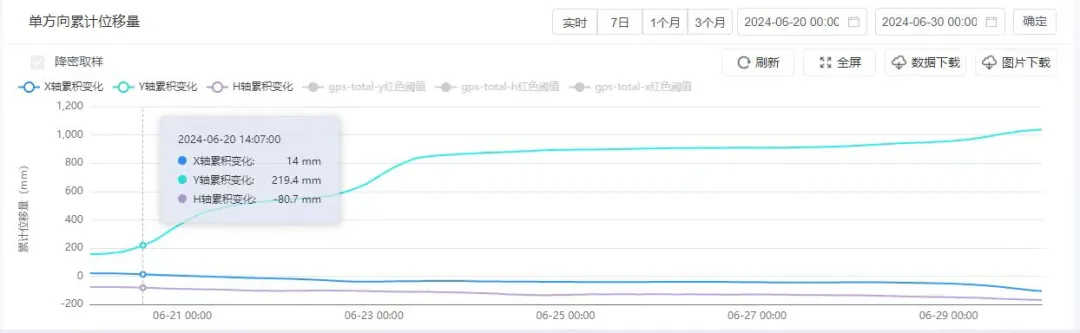

圖：系統監測到坡體變形跡象，存在滑坡風險某凝灰?guī)r礦邊坡監測項目
該礦位于某市城區206°方向，直距9km，開采礦種為建筑石料用凝灰?guī)r，生產規模200萬噸/年。礦山邊坡存在多處容易發生崩滑隱患點，威脅邊坡下方工業廣場、值班房等基礎設施和工作人員安全。針對這些問題，魯爾項目團隊通過布設視覺形變儀、MIMO邊坡穩定監測雷達、單北斗GNSS監測一體機、壓電雨量一體機、多功能監測儀等智能感知設備，對該礦山邊坡降雨量、形變位移等情況進行實時監測，有效保障了礦山邊坡下方基礎設施安全及相關人員生命財產安全。
圖：某凝灰?guī)r礦邊坡監測項目
某建筑石料用凝灰?guī)r礦邊坡監測項目
該礦位于某市31°方向，直距市區約19km，開采礦種為建筑石料用凝灰?guī)r，生產規模11.673萬立方米/年。按照開發利用方案設計該礦最終邊坡高差約為140m。礦界內已形成了+340m、+360m、+380m平臺及永久邊坡，臺階高度19～21m，臺階坡面角55～60°，邊坡進行了厚層基材噴播復綠。按照浙江省應急管理廳《關于加強露天礦山邊坡安全風險管控嚴防坍塌事故的指導意見》（浙應急基礎〔2022〕24號）文件要求，魯爾項目團隊通過布設視覺形變儀、MIMO邊坡穩定監測雷達、單北斗GNSS監測一體機、壓電雨量一體機等感知設備，對該礦山邊坡位移情況進行實時監測，保障礦山邊坡安全。圖：某建筑石料用凝灰?guī)r礦邊坡監測
